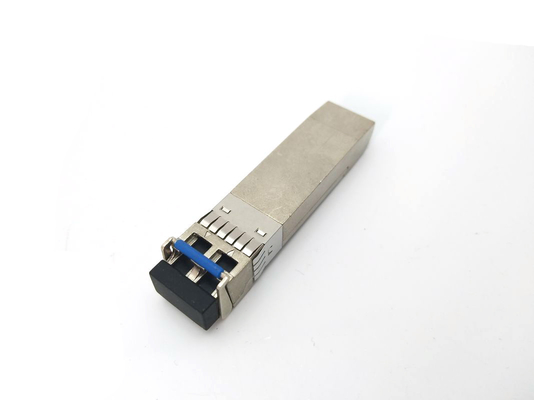

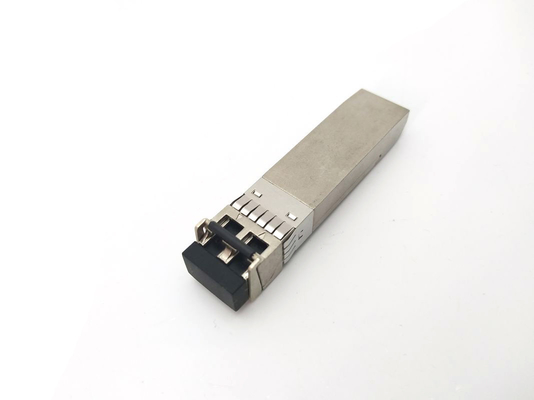

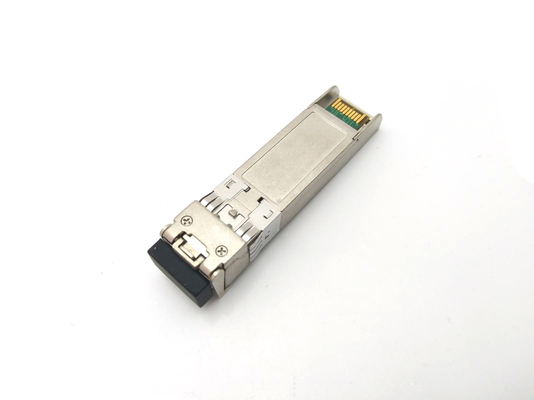

10Gb/S 1310nm डुप्लेक्स LC सिंगल मोड SFP ऑप्टिकल ट्रांससीवर
10Gb/s 10km SFP+ ट्रांससीवर हॉट प्लगेबल, डुप्लेक्स LC, +3.3V, 1310nm DFB-LD, सिंगल मोड
विशेषताएँ:
अनुप्रयोग:
विवरण:
SFP+ 10G LR 10Gb/s पर सीरियल ऑप्टिकल संचार अनुप्रयोगों के लिए एक बहुत ही कॉम्पैक्ट 10Gb/s ऑप्टिकल ट्रांससीवर मॉड्यूल है। SFP 10Gb/s सीरियल इलेक्ट्रिकल डेटा स्ट्रीम को 10Gb/s ऑप्टिकल आउटपुट सिग्नल और 10Gb/s ऑप्टिकल इनपुट सिग्नल को 10Gb/s सीरियल इलेक्ट्रिकल डेटा स्ट्रीम में परिवर्तित करता है। हाई स्पीड 10Gb/s इलेक्ट्रिकल इंटरफ़ेस पूरी तरह से SFI विनिर्देश के अनुरूप है।
उच्च प्रदर्शन वाला 1310nm DFB ट्रांसमीटर और उच्च संवेदनशीलता वाला पिन रिसीवर 10km तक के लिंक पर ईथरनेट अनुप्रयोगों के लिए बेहतर प्रदर्शन प्रदान करता है।
SFP+ मॉड्यूल SFF-8431, SFF-8432 और IEEE 802.3ae 10GBASE-LR के अनुरूप है। डिजिटल डायग्नोस्टिक्स फ़ंक्शन 2-तार सीरियल इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है।
पूरी तरह से SFP अनुरूप फॉर्म फैक्टर हॉट प्लगएबिलिटी, आसान ऑप्टिकल पोर्ट अपग्रेड और कम EMI उत्सर्जन प्रदान करता है।
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | न्यूनतम. | विशिष्ट | अधिकतम. | यूनिट |
| संग्रहण तापमान | टीएस | -40 | +85 | °C | |
| केस ऑपरेटिंग तापमान | टीए | 0 | 70 | °C | |
| अधिकतम आपूर्ति वोल्टेज | Vcc | -0.5 | 4 | V | |
| सापेक्षिक आर्द्रता | आरएच | 0 | 85 | % |
विद्युत विशेषताएँ (टीओपी = 0 से 70 °C, VCC = 3.135 से 3.465 वोल्ट)
| पैरामीटर | प्रतीक | न्यूनतम. | विशिष्ट | अधिकतम. | यूनिट | नोट |
| आपूर्ति वोल्टेज | Vcc | 3.135 | 3.465 | V | ||
| आपूर्ति धारा | Icc | 430 | mA | |||
| बिजली की खपत | पी | 1.5 | W | |||
| ट्रांसमीटर अनुभाग: | ||||||
| इनपुट विभेदक प्रतिबाधा | आरमें | 100 | Ω | 1 | ||
| टीएक्स इनपुट सिंगल एंडेड डीसी वोल्टेज टॉलरेंस (रिफ़ वीईटी) | V | -0.3 | 4 | V | ||
| विभेदक इनपुट वोल्टेज स्विंग | विन,पीपी | 180 | 700 | mV | 2 | |
| ट्रांसमिट अक्षम वोल्टेज | Vडी | 2 | Vcc | V | 3 | |
| ट्रांसमिट सक्षम वोल्टेज | Vईएन | वीईई | वीईई+0.8 | V | ||
| रिसीवर अनुभाग: | ||||||
| सिंगल एंडेड आउटपुट वोल्टेज टॉलरेंस | V | -0.3 | 4 | V | ||
| आरएक्स आउटपुट डिफ वोल्टेज | वीओ | 300 | 850 | mV | ||
| आरएक्स आउटपुट राइज और फॉल टाइम | ट्र/टीएफ | 30 | पीएस | 4 | ||
| एलओएस फॉल्ट | Vएलओएस फॉल्ट | 2 | Vccहोस्ट | V | 5 | |
| एलओएस सामान्य | Vएलओएस नॉर्म | वीईई | वीईई+0.8 | V | 5 | |
नोट:
1. सीधे TX डेटा इनपुट पिन से जुड़ा है। पिन से लेजर ड्राइवर IC में AC युग्मन।
2. प्रति SFF-8431 Rev 3.0
3. 100 ओम विभेदक समाप्ति में।
4. 20%～80%
5. LOS एक ओपन कलेक्टर आउटपुट है। होस्ट बोर्ड पर 4.7k – 10kΩ के साथ खींचा जाना चाहिए। सामान्य संचालन लॉजिक 0 है; सिग्नल का नुकसान लॉजिक 1 है। अधिकतम पुल-अप वोल्टेज 5.5V है।
ऑप्टिकल पैरामीटर(टीओपी = 0 से 70°C, VCC = 3.135 से 3.465 वोल्ट)
| पैरामीटर | प्रतीक | न्यूनतम. | विशिष्ट | अधिकतम. | यूनिट | नोट |
| ट्रांसमीटर अनुभाग: | ||||||
| केंद्र तरंग दैर्ध्य | λt | 1290 | 1310 | 1330 | एनएम | |
| स्पेक्ट्रल चौड़ाई | △λ | 1 | एनएम | |||
| औसत ऑप्टिकल पावर | पावग | -8.2 | 0.5 | डीबीएम | 1 | |
| ऑप्टिकल पावर ओएमए | पोमा | -5.2 | डीबीएम | |||
| लेजर ऑफ पावर | पोफ | -30 | डीबीएम | |||
| विलुप्ति अनुपात | ईआर | 3.5 | डीबी | |||
| ट्रांसमीटर फैलाव दंड | टीडीपी | 3.2 | डीबी | 2 | ||
| सापेक्ष तीव्रता शोर | रिन | -128 | डीबी/हर्ट्ज | 3 | ||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | 20 | डीबी | ||||
| रिसीवर अनुभाग: | ||||||
| केंद्र तरंग दैर्ध्य | λr | 1260 | 1355 | एनएम | ||
| रिसीवर संवेदनशीलता | सेन | -14.5 | डीबीएम | 4 | ||
| तनावग्रस्त संवेदनशीलता (ओएमए) | सेनएसटी | -10.3 | डीबीएम | 4 | ||
| लॉस एसेर्ट | एलओएसए | -25 | - | डीबीएम | ||
| लॉस डेज़र्ट | एलओएसडी | -15 | डीबीएम | |||
| लॉस हिस्टेरेसिस | एलओएसएच | 0.5 | डीबी | |||
| ओवरलोड | सैट | 0 | डीबीएम | 5 | ||
| रिसीवर रिफ्लेक्टेंस | आरआरएक्स | -12 | डीबी | |||
नोट:
1. औसत शक्ति के आंकड़े केवल सूचनात्मक हैं, प्रति IEEE802.3ae।
2. TWDP आकृति के लिए होस्ट बोर्ड को SFF-8431 अनुरूप होने की आवश्यकता है। TWDP की गणना IEEE802.3ae के खंड 68.6.6.2 में प्रदान किए गए मैटलैब कोड का उपयोग करके की जाती है।
3. 12dB परावर्तन।
4. IEEE802.3ae प्रति तनावग्रस्त रिसीवर परीक्षण की शर्तें। CSRS परीक्षण के लिए होस्ट बोर्ड को SFF-8431 अनुरूप होने की आवश्यकता है।
5. रिसीवर ओवरलोड ओएमए में और सबसे खराब व्यापक तनावग्रस्त स्थिति में निर्दिष्ट है।
यांत्रिक आयाम:
