उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |
| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | प्रमाणन: | ISO9001/CE/ROHS |
| प्रमुखता देना: | एडीएसएस ऑप्टिकल फाइबर केबल,एडीएसएस फाइबर ऑप्टिकल केबल,एडीएसएस फाइबर ऑप्टिक केबल |
||

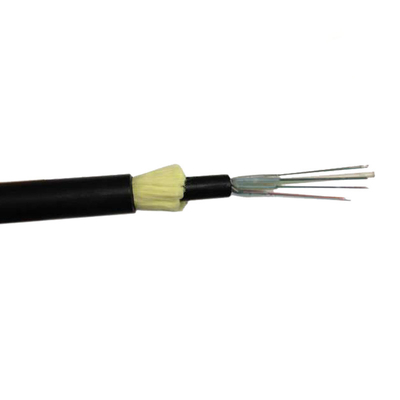

गैर-धातु केंद्रीय ढीला ट्यूब आउटडोर केबल ADSS फाइबर ऑप्टिक केबल LSZH जैकेट SM G652D
विवरण:
सभी डाइइलेक्ट्रिक सेल्फ-सपोर्टिंग फाइबर ऑप्टिक केबल ADSS ढीला ट्यूब स्ट्रैंडेड है। 200um या 250um बेयर फाइबर, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित हैं। ट्यूबों को पानी प्रतिरोधी भरने से भरा जाता है यौगिक। ट्यूब (और भराव) एक FRP (फाइबर प्रबलित प्लास्टिक) के चारों ओर एक गैर-धातु केंद्रीय के रूप में फंसे हुए हैं एक कॉम्पैक्ट और गोलाकार केबल कोर में ताकत सदस्य।
केबल कोर को भरने वाले यौगिक से भरने के बाद। यह पतली PE (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है। अरामिड यार्न की फंसे हुए परत के बाद आंतरिक म्यान को ताकत सदस्य के रूप में लगाया जाता है, केबल PE या AT (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा होता है।
विशेषताएँ:
1. गैर-धातु संरचना अच्छा इन्सुलेशन, उत्कृष्ट बिजली प्रतिरोधी प्रदान करती है।
2. उचित डिजाइन, फाइबर अतिरिक्त लंबाई और विशिष्ट स्ट्रैंडिंग प्रक्रिया के लिए सटीक नियंत्रण केबल प्रदान करते हैं
उत्कृष्ट यांत्रिक और पर्यावरणीय गुण।
3. एंटी-इलेक्ट्रोमैग्नेटिज्म क्षमता।
4. उच्च तीव्रता वाले अरामिड यार्न का उपयोग एंटी-पुल्लिंग घटक के रूप में करें, मजबूत, हल्का और छोटा केबल व्यास, उपयुक्त
विभिन्न जलवायु स्थिति और स्थापना अवधि के लिए।
5. विशेष AT (एंटी-ट्रैक) बाहरी म्यान सुरक्षा, मजबूत एंटी-इलेक्ट्रो-संक्षारण क्षमता।
आवेदन:
1. लंबी दूरी की दूरसंचार, उच्च वोल्टेज क्षेत्र में LAN या दूरसंचार नेटवर्क तक पहुंच;
2. बिजली पारेषण प्रणाली, बहुत अधिक गरज वाले क्षेत्र और उच्च विद्युत-चुंबकीय हस्तक्षेप के लिए।
डेटाशीट:
| बाहरी व्यास मिमी का संदर्भ | संदर्भ। वजन किलो/किमी |
संदर्भ। अधिकतम कार्यशील तनाव KN |
अधिकतम अनुमेय कार्यशील तनाव KN |
ब्रेक स्ट्रेंथ KN |
स्ट्रेंथ मेंबर CSA mm² | लोच का मापांक KN/mm² | गर्मी विस्तार गुणांक×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
विशेषता:
1. बिजली बंद किए बिना स्थापित किया जा सकता है
2. उत्कृष्ट AT प्रदर्शन। AT म्यान के ऑपरेटिंग पॉइंट पर अधिकतम आगमनात्मक 25KV तक पहुंच सकता है
3. हल्का वजन और छोटा व्यास बर्फ और हवा के कारण होने वाले भार और टावरों और बैकप्रॉप्स पर भार को कम करता है।
4. बड़े स्पैन लंबाई और सबसे बड़ा स्पैन 1000 मीटर से अधिक है
5. तन्य शक्ति और तापमान का अच्छा प्रदर्शन
6. डिजाइन जीवनकाल 30 वर्ष से अधिक है

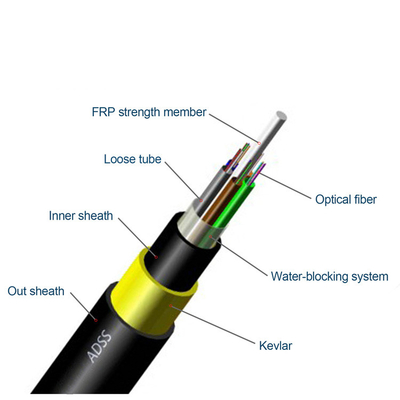

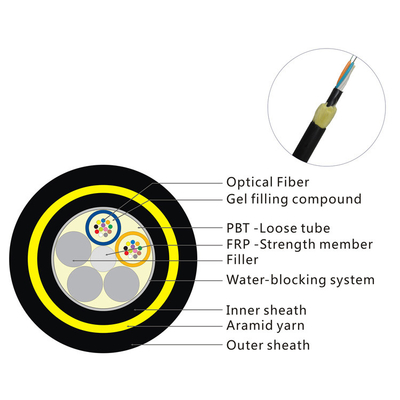

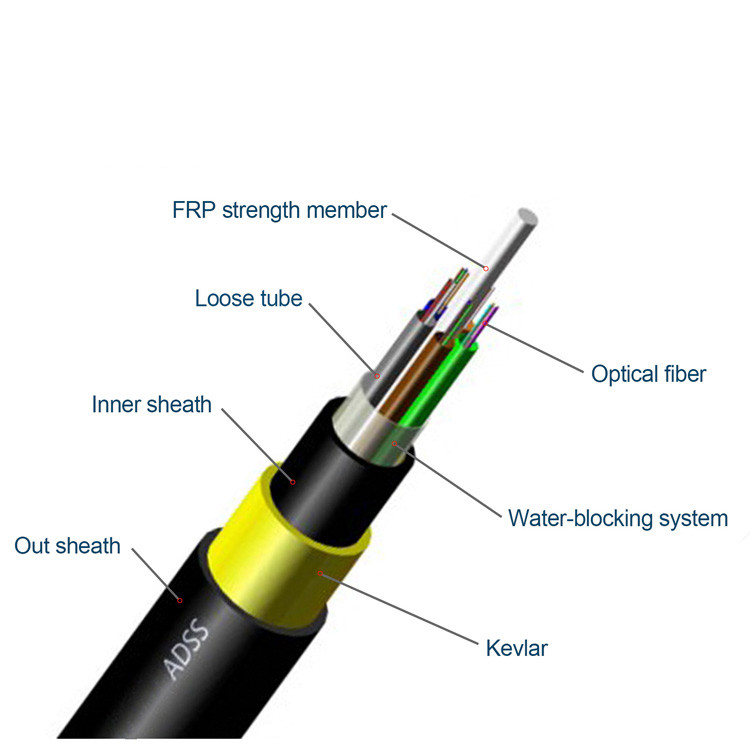

संरचना
ADSS ढीला ट्यूब स्ट्रैंडेड है। फाइबर उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित हैं। ट्यूबों को पानी प्रतिरोधी भरने वाले यौगिक से भरा जाता है।
ट्यूब (और भराव) FRP के चारों ओर फंसे हुए हैं (फाइबर प्रबलित प्लास्टिक), एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में। केबल कोर को भरने वाले यौगिक से भरने के बाद, इसे एक पतली पॉलीइथिलीन (PE) आंतरिक म्यान के साथ कवर किया जाता है। दो परतों के बाद अरामिड यार्न को आंतरिक म्यान पर दो दिशाओं में ताकत सदस्य के रूप में लगाया जाता है, केबल PE या AT (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा होता है।
