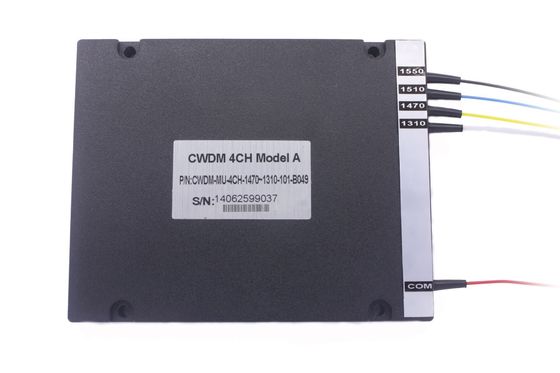

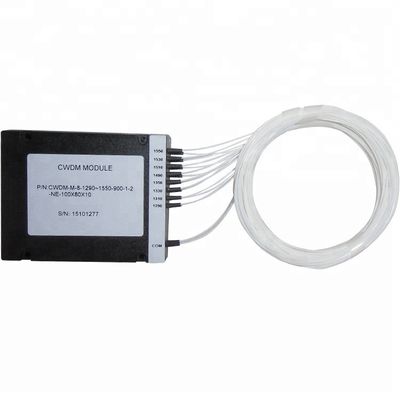

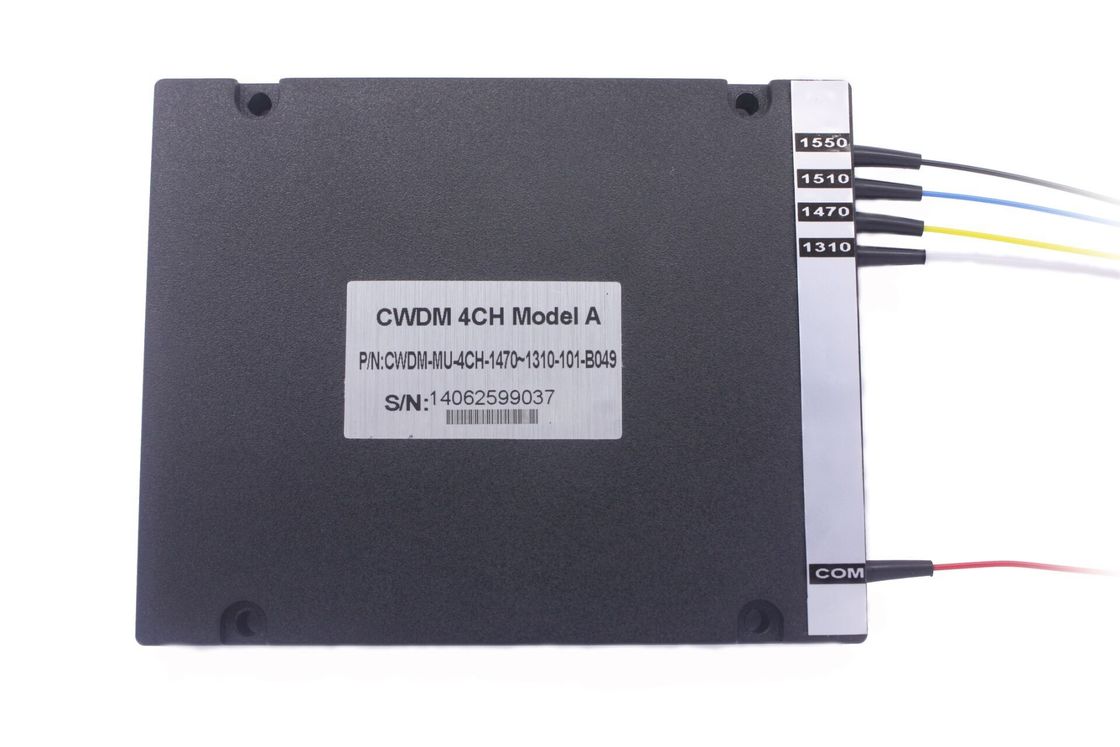

कम प्रविष्टि हानि 16 चैनल FC SC LC CWDM DWDM मॉड्यूल
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| High Light: | CWDM DWDM मॉड्यूल,SC LC CWDM DWDM,FC CWDM DWDM |
||
कम इन्सर्टेशन लॉस 16 चैनल FC SC LC CWDM DWDM मॉड्यूल
4,8,16,18-चैनल CWDM मॉड्यूल फाइबर ऑप्टिक एक्सप्ले कम्युनिकेटर WDM
विवरण
कोर्स वेवलेंथ डिवीजन मल्टीप्लेक्सर (CWDM) पतली कोटिंग तकनीक और नॉन-फ्लक्स मेटल बॉन्डिंग माइक्रो ऑप्टिक्स पैकेजिंग के मालिकाना डिज़ाइन का उपयोग करता है। यह कम इन्सर्टेशन लॉस, उच्च चैनल अलगाव, विस्तृत पास बैंड, कम तापमान संवेदनशीलता और एपॉक्सी मुक्त ऑप्टिकल पथ प्रदान करता है। हमारे CWDM Mux Demux उत्पाद एक ही फाइबर पर 18-चैनल मल्टीप्लेक्सिंग तक प्रदान करते हैं।
चूंकि WDM नेटवर्क में कम इन्सर्टेशन लॉस की आवश्यकता होती है, इसलिए हम एक विकल्प के रूप में IL को कम करने के लिए CWDM Mux/Demux मॉड्यूल में “स्किप कंपोनेंट” भी जोड़ सकते हैं। स्टैंडर्ड CWDM Mux/Demux पैकेज प्रकार में शामिल हैं: ABS बॉक्स पैकेज, LGX पैकेज और 19” 1U रैकमाउंट।
अनुप्रयोग
CWDM सिस्टम
PON नेटवर्क
CATV लिंक
विशेषताएं और लाभ:
उच्च अलगाव
कॉम्पैक्ट डिज़ाइन
कम इन्सर्टेशन लॉस, कम PDL
उच्च विश्वसनीयता और स्थिरता
चैनल-से-चैनल अच्छी एकरूपता
विशिष्टता:
| पैरामीटर | मान | |||||
| चैनलों की संख्या | 2 | 4 | 8 | 16 | 18 | |
| सेंट्रल वेवलेंथ(nm) | ITU-T ग्रिड | |||||
| बैंडविड्थ(@0.5dB पास बैंड)(nm) | ITU-T ±6.5 | |||||
| चैनल पास बैंड(nm) | 20 | |||||
| I.L(dB) | Typ. | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| MAX. | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| रिपल(dB) | ≤0.3 | |||||
| PDL(dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| अलगाव(dB) | आसन्न चैनल | ≥30 | ||||
| गैर-आसन्न चैनल | ≥45 | |||||
| डायरेक्टिविटी(dB) | ≥50 | |||||
| R.L(dB) | ≥45 | |||||
| ऑपरेटिंग तापमान(℃) | -5~+75 | |||||
| भंडारण तापमान(℃) | -40~85 | |||||
| नोट: 1. उपरोक्त सभी डेटा में कनेक्टर शामिल नहीं हैं 2. अधिक जानकारी के लिए, कृपया हमारी बिक्री से संपर्क करें |
||||||
-
