मल्टीप्लेक्सर WDM CWDM DWDM
| Model No.: | CWDM/DWDM OADM, 4, 8,16CH | Wavelength:: | 1270~1610nm |
| Material:: | ABS Box or LGX Box or 1U(2U)Rackmount | Type:: | Mux or Demux |
| Polarization dependent loss:: | ent loss: ≤0.2dB | Size:: | 1U 19 inch |
| High Light: | मल्टीप्लेक्सर WDM CWDM DWDM,डेमक्स WDM CWDM DWDM,Mux WDM CWDM DWDM |
||

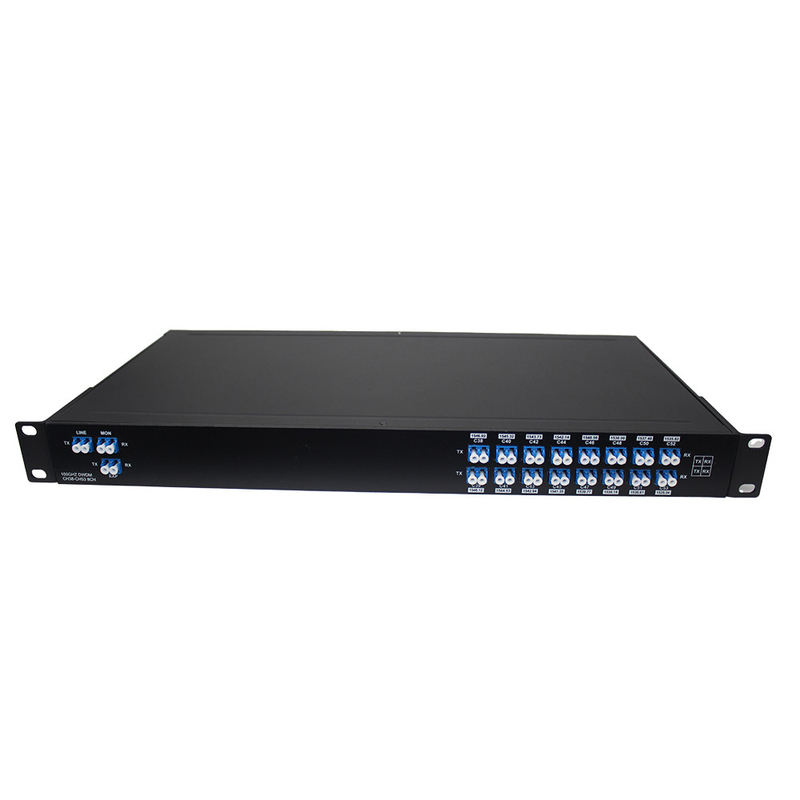

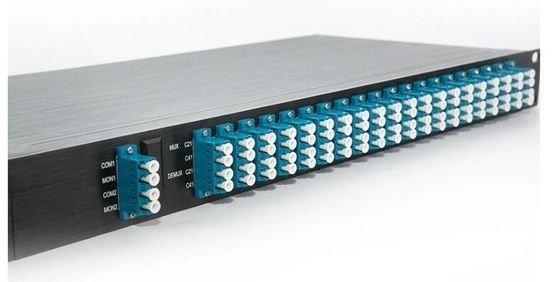

4 8 16 18 चैनल WDM CWDM DWDM Mux Demux मॉड्यूल, 1U रैक माउंट CWDM मल्टीप्लेक्सर FWDM स्प्लिटर डिवाइस
CY COM मोटे तरंग दैर्ध्य विभाजन मल्टीप्लेक्सर (CWDM Mux/Demux) में पतली फिल्म कोटिंग तकनीक और गैर-फ्लक्स धातु बंधन माइक्रो ऑप्टिक्स पैकेजिंग के मालिकाना डिजाइन का उपयोग किया गया है।यह कम सम्मिलन हानि प्रदान करता है, उच्च चैनल अलगाव, व्यापक पास बैंड, कम तापमान संवेदनशीलता और एपॉक्सी मुक्त ऑप्टिकल पथ।
विशेषताएं
1. कम सम्मिलन हानि
2चौड़ा पास बैंड
3उच्च चैनल अलगाव
4उच्च स्थिरता और विश्वसनीयता
आवेदन
डब्ल्यूडीएम नेटवर्क
जोड़/छोड़ प्रणाली
CATV फाइबर ऑप्टिक सिस्टम
मेट्रो/एक्सेस नेटवर्क
फाइबर ऑप्टिकल एम्पलीफायर
विनिर्देशः
| पैरामीटर | 1,2,4,8 चैनल | ||||||||
| मुक्स | डेमक्स | ||||||||
| चैनल तरंग दैर्ध्य (एनएम) | 1270 से 1610 | ||||||||
| चैनल स्पेसिंग (एनएम) | 20 | ||||||||
| सीडब्ल्यूडीएम चैनलों के लिए चैनल पास बैंड (एनएम) | ±65 | ||||||||
| सम्मिलन हानि ((dB) | ≤1.6 | ||||||||
| Mux/DeMux जोड़ी सम्मिलन हानि एकरूपता ((dB) | ≤2.0 | ||||||||
| चैनल रिपल (dB) | 0.3 | ||||||||
| अलगाव (dB) | आसन्न | >30 | |||||||
| गैर-समीपस्थ | >40 | ||||||||
| सम्मिलन हानि तापमान संवेदनशीलता ((dB/°C) | <0.005 | ||||||||
| तरंग दैर्ध्य तापमान परिवर्तन ((nm/°C) | <0.002 | ||||||||
| ध्रुवीकरण पर निर्भर हानि ((dB) | <0.1 | ||||||||
| ध्रुवीकरण मोड फैलाव (PS) | <0.1 | ||||||||
| दिशानिर्देश (dB) | >50 | ||||||||
| रिटर्न हानि ((dB) | >45 | ||||||||
| अधिकतम संभाल शक्ति ((mW) | 500 | ||||||||
| ऑपरेटिंग तापमान ((°C) | -5~+75 | ||||||||
| भंडारण तापमान (°C) | -40~85 | ||||||||
| पैकेज का आयाम ((मिमी) | 19 1U रैक | ||||||||
| उपरोक्त विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं | |||||||||
आदेश की जानकारी:
| विन्यास पर |
चैनल नं. | नहर | पिगटेल प्रकार |
फाइबर लम्बाई |
आयाम ((मिमी) | |||
| M=Mux डी=डेमक्स |
01=1 चैनल 04=4 चैनल 08=8 चैनल 16=16 चैनल एन=एन चैनल ...... |
27=1270nm 47=1470nm 49=1490nm ...... 61=1610nm एसएस = विशेष... |
0=250um 1=900um 2=2.0 मिमी 3=3.0 मिमी |
1=1m 2=1.5m 3=अन्य |
1= L100 x W80 xH10 2=L140xW100xH15 3=19 1U रैक |
|||
2 चैनल OADM 1U दोहरी फाइबर
λ1 है 1470, λ2 है 1490
-
