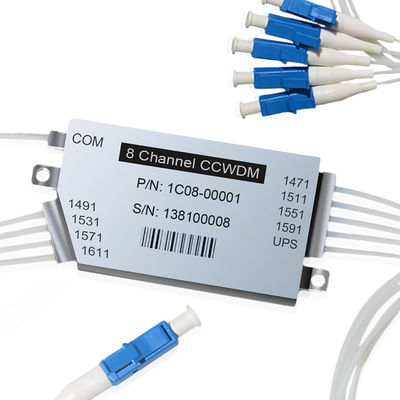

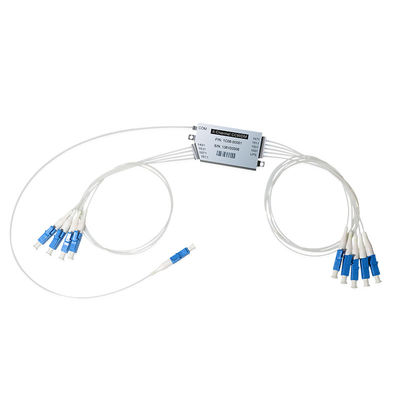

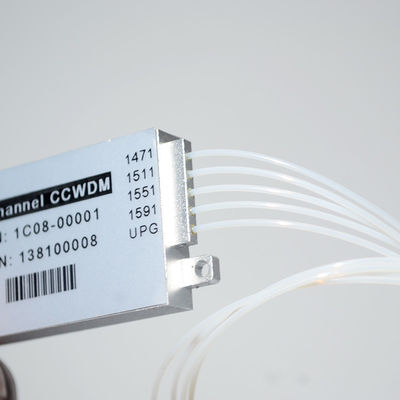

ऑप्टिकल रिसीवर के लिए 45 डीबी 4 सीएच कॉम्पैक्ट मिनी सीडब्ल्यूडीएम
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | मिनी सीडब्ल्यूडीएम,कॉम्पैक्ट CWDM,45 डीबी 4 सीएच सीडब्ल्यूडीएम |
||
ऑप्टिकल रिसीवर के लिए 45 डीबी 4 सीएच कॉम्पैक्ट मिनी सीडब्ल्यूडीएम
4/8 चैनल CCWDM 4/8-CH कॉम्पैक्ट CWDM Mux/Demux मॉड्यूल ऑप्टिकल रिसीवर के लिए मिनी CWDM
विवरण
सीवाई कॉमकॉम्पैक्ट साइज ग्रेव वेवलेंथ डिवीजन मल्टीप्लेक्सर्स ((मिनी सीडब्ल्यूडीएम, कॉम्पैक्ट सीडब्ल्यूडीएम, सीसीडब्ल्यूडीएम),CY COM के स्वामित्व वाले ऑप्टिकल बेंच प्लेटफॉर्म का उपयोग करने वाले एकीकृत ऑप्टिकल मॉड्यूल हैं जो ऑप्टिकल प्रदर्शन में काफी सुधार कर सकते हैंसामान्य मानक सीडब्ल्यूडीएम मॉड्यूल की तुलना में, सीवाई कॉम मिनी सीडब्ल्यूडीएम पैकेज का आकार बहुत छोटा है।एप्लिकेशन में बहुत जगह बचाई जा सकती है और इस बीच प्रदर्शन और मापदंड भी बेहतर हैं.
सभी सीवाई कॉम सीडब्ल्यूडीएम मॉड्यूल टेलकोर्डिया योग्य हैं।(TELCORDIA GR-1221-CORE से मिलें) मोटी तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग (CWDM) लागत को कम रखते हुए बैंडविड्थ क्षमता बढ़ाने के लिए एक उत्कृष्ट विकल्प है6com स्प्लिट/पिगटाइल ABS मॉड्यूल परिवार, एक स्वामित्वित पैकेजिंग के साथ मानक पतली फिल्म फ़िल्टर (TFF) तकनीक पर आधारित है,आपको उत्कृष्ट प्रदर्शन और विश्वसनीयता के साथ संयुक्त सबसे छोटे घटक आयाम प्रदान करता है.
विशेषताएं
1) कम सम्मिलन हानि
2) उत्कृष्ट चैनल अलगाव
3) उच्च स्थिरता और विश्वसनीयता
4) कम लागत
5) कॉम्पैक्ट आकार
आवेदन
सीडब्ल्यूडीएम चैनल जोड़ें/छोड़ेंCWDM
CATV फाइबर ऑप्टिकल लिंक
लैन नेटवर्क तक पहुँचना
छोटी दूरी के संचार
विनिर्देशः
|
पैरामीटर
|
इकाई
|
विनिर्देश
|
||||
|
1
|
ऑपरेटिंग तरंग दैर्ध्य सीमा
|
एनएम
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
चैनल अंतर
|
---
|
20 एनएम
|
100GHz
|
||
|
3
|
चैनल पासबैंड (@-0.5dB बैंडविड्थ)
|
एनएम
|
आईयूटी ± 65
|
यूटी ± 0125
|
||
|
4
|
चैनल मात्रा
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
मैक्स. पास बैंड रिपल
|
डीबी
|
<0.35
|
<0.4
|
||
|
6
|
अधिकतम चैनल सम्मिलन हानि
|
डीबी
|
≤1.8
|
≤3.0
|
≤2.0
|
≤3.2
|
|
7
|
मिन. आसन्न चैनल अलगाव
|
डीबी
|
>30
|
>25
|
||
|
8
|
मिन. गैर-समीप वाली नहरों का अलगाव
|
डीबी
|
>45
|
>35
|
||
|
9
|
मिन. एक्सप्रेस चैनल अलगाव
|
|
>13
|
>12
|
||
|
10
|
न्यूनतम रिटर्न हानि
|
डीबी
|
≥45
|
|||
|
11
|
पीडीएल अधिकतम
|
डीबी
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
सम्मिलन हानि तापमान संवेदनशीलता
|
डीबी/°सी
|
<0.005
|
|||
|
13
|
तरंग दैर्ध्य तापमान परिवर्तन
|
nm/°C
|
<0.002
|
|||
|
14
|
अधिकतम. पावर हैंडलिंग
|
mW
|
300
|
|||
|
15
|
निर्देश
|
डीबी
|
≥50
|
|||
|
16
|
ऑपरेशन तापमान सीमा
|
°C
|
-40 से +80
|
|||
|
17
|
भंडारण तापमान सीमा
|
°C
|
-40 से +85
|
|||
|
18
|
फाइबर जैकेट और फाइबर लंबाई
|
सेमी
|
अनुकूलित करें
|
|||
|
19
|
पैकेज के आयाम 1
|
मिमी
|
100 * 80 * 10 या अनुकूलित करें
|
|||
|
20
|
पैकेज के आयाम 2
|
मिमी
|
एलजीएक्स संगत
|
|||
|
21
|
पैकेज के आयाम 3
|
मिमी
|
19 ¢ 1U रैक माउंट
|
|||
|
22
|
कनेक्टर का प्रकार
|
--
|
SC/LC/FC या अनुकूलित करें
|
|||
|
23
|
फाइबर का प्रकार और जैकेट का रंग
|
|
G.652D / G.657 A1 (या अनुकूलित करें)
|
|||
-
