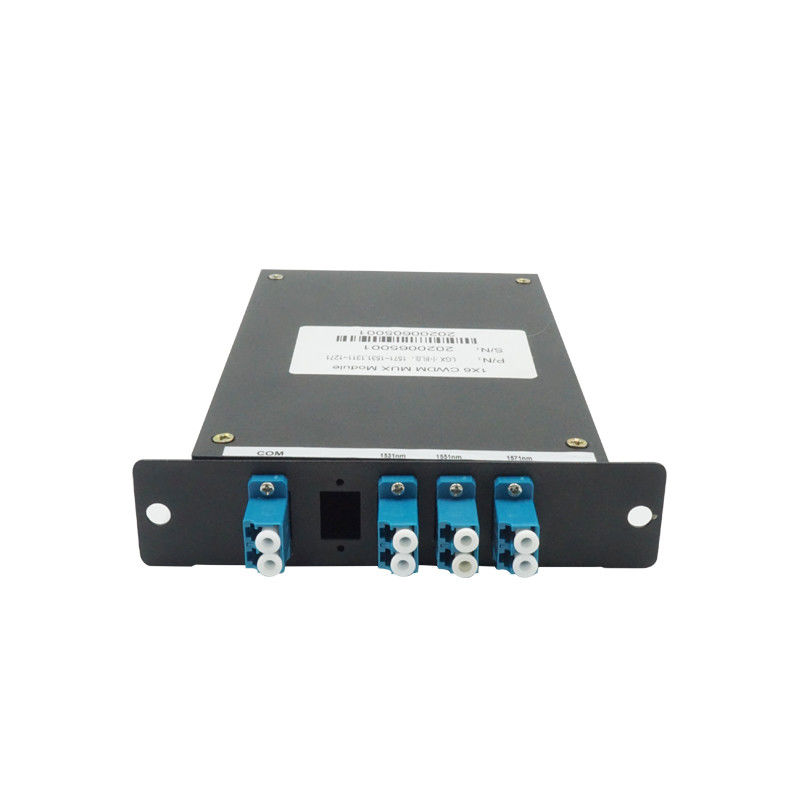

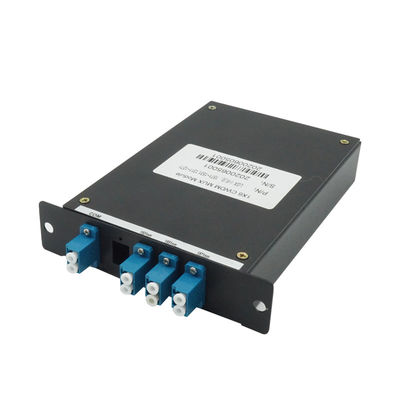

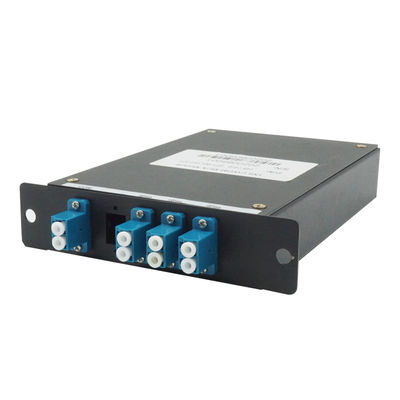

सिम्प्लेक्स एलसी मल्टीप्लेक्सर मक्स 1X6 WDM CWDM DWDM मॉड्यूल
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,मल्टीप्लेक्सर मक्स CWDM मॉड्यूल |
||
सिम्पलेक्स एलसी मल्टीप्लेक्सर Mux 1X6 WDM CWDM DWDM मॉड्यूल
1X6 सीडब्ल्यूडीएम मल्टीप्लेक्सर मुक्स डेमक्स सीडब्ल्यूडीएम मॉड्यूल फाइबर ऑप्टिक दूरसंचार उपकरण
विवरण
1मोटे तरंगदैर्ध्य विभाजन मल्टीप्लेक्सर (सीडब्ल्यूडीएम मक्स/डेमक्स) में पतली फिल्म कोटिंग प्रौद्योगिकी और गैर-फ्लक्स धातु बंधन माइक्रो ऑप्टिक्स पैकेजिंग के स्वामित्व वाले डिजाइन का उपयोग किया जाता है।
2यह कम सम्मिलन हानि, उच्च चैनल अलगाव, व्यापक पासबैंड, कम तापमान संवेदनशीलता और एपॉक्सी मुक्त ऑप्टिकल पथ प्रदान करता है
विशेषताएं
1सीडब्ल्यूडीएम ऑप्टिकल मॉड्यूल सीडब्ल्यूडीएम प्रौद्योगिकी को अपनाता है जो विभिन्न प्रकार के ऑप्टिकल संकेतों को जोड़ सकता है।
एक बाहरी WDM के माध्यम से तरंग दैर्ध्य, क्योंकि यह एक एकल ऑप्टिकल फाइबर के माध्यम से प्रसारित करता है, इस प्रकार ऑप्टिकल फाइबर संसाधनों को बचाता है।
2इसी समय, रिसीवर को जटिल ऑप्टिकल सिग्नल को विघटित करने के लिए WDM का उपयोग करने की आवश्यकता होती है।
3इसके अतिरिक्त, सीडब्ल्यूडीएम ऑप्टिकल मॉड्यूल स्विच या राउटर एसएफपी पोर्ट में प्लग किए जा सकते हैं।
आवेदन
सीडब्ल्यूडीएम ऑप्टिकल मॉड्यूल का व्यापक रूप से परिसर, डेटा सेंटर, एफटीटीएच,1जी और 2जी फाइबर चैनलों, एमएएन में गीगाबिट ईथरनेट, सुरक्षा और
सुरक्षा प्रणाली और अन्य क्षेत्रों में।
विनिर्देशः
|
पैरामीटर
|
चौथा चैनल
|
8 चैनल
|
16 चैनल
|
18 चैनल
|
|||||
|
मुक्स
|
डेमक्स
|
मुक्स
|
डेमक्स
|
मुक्स
|
डेमक्स
|
मुक्स
|
डेमक्स
|
||
|
चैनल तरंग दैर्ध्य (एनएम)
|
1270~1610/1271~1611
|
||||||||
|
केंद्र तरंग दैर्ध्य सटीकता (nm)
|
±0.5
|
||||||||
|
चैनल स्पेसिंग ((nm)
|
20
|
||||||||
|
चैनल पासबैंड (@-0.5dB बैंडविड्थ (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
सम्मिलन हानि (dB)
|
≤1.5
|
≤2.5
|
≤3.5
|
≤3.5
|
|||||
|
चैनल एकरूपता (डीबी)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
चैनल रिपल (डीबी)
|
0.3
|
||||||||
|
अलगाव (dB)
|
आसन्न
|
>30
|
|||||||
|
गैर-समीपस्थ
|
>40
|
||||||||
|
सम्मिलन हानि ((dB)
|
फ़िल्टर के साथ व्यक्त करें
|
>30
|
|||||||
|
फ़िल्टर के बिना एक्सप्रेस
|
>12
|
||||||||
|
जड़ता हानि तापमान संवेदनशीलता (dB/°C)
|
<0.005
|
||||||||
|
तरंग दैर्ध्य तापमान परिवर्तन (nm/°C)
|
<0.002
|
||||||||
|
ध्रुवीकरण पर निर्भर हानि ((dB)
|
<0.1
|
||||||||
|
ध्रुवीकरण मोड फैलाव ((ps)
|
<0.1
|
||||||||
|
निर्देशात्मकता (dB)
|
>50
|
||||||||
|
रिटर्न हानि ((dB)
|
>45
|
||||||||
|
अधिकतम संभाल शक्ति (mW)
|
300
|
||||||||
|
ऑपरेटिंग तापमान (°C)
|
-40~+85
|
||||||||
|
भंडारण तापमान (°C)
|
-40~+85
|
||||||||
|
पैकेज का आयाम (मिमी)
|
L155.5xW102 ((129) xH29
|
||||||||
-
CLow Loss insertion,good quality!reliable supplier!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
OShip fast,good cost-effective.great sale-after service.
