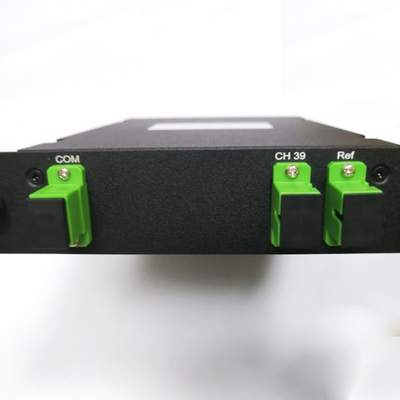

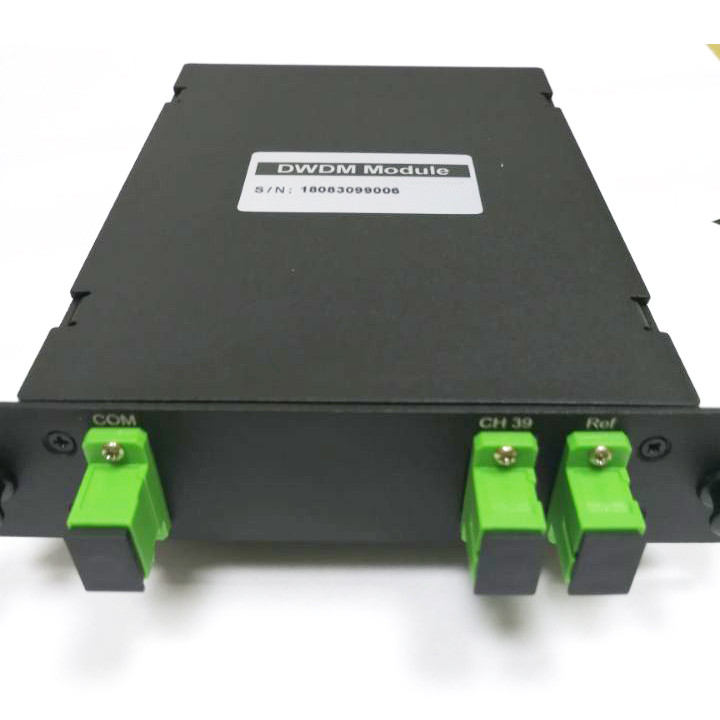

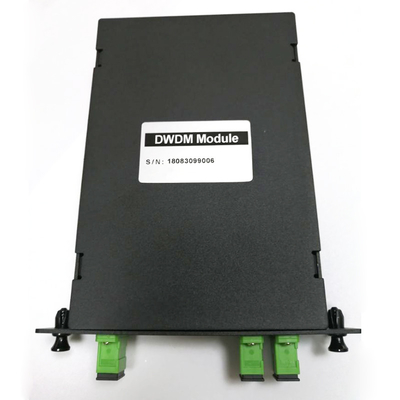

PON नेटवर्क दोहरी फाइबर CWDM OADM LGX मॉड्यूल
| Model No.: | Dual fiber cwdm oadm add/drop LGX module | Wavelength: | 1270~1610nm |
| Applications: | CWDM System/PON Networks/CATV | Connector: | SC |
| Operating temperature: | -40 to 85 degree | Certification: | RoHS, ISO9001, FCC, CE |
| High Light: | दोहरी फाइबर सीडब्ल्यूडीएम ओएडीएम,CWDM OADM LGX मॉड्यूल,दोहरी फाइबर LGX मॉड्यूल |
||
पीओएन नेटवर्क डुअल फाइबर सीडब्ल्यूडीएम ओएडीएम एलजीएक्स मॉड्यूल
दोहरी फाइबर CWDM OADM जोड़/पात 2-इन/2-आउट 1270-1610nm तरंग दैर्ध्य LGX मॉड्यूल
विवरण
• सीडब्ल्यूडीएम निष्क्रिय ओएडीएम मॉड्यूल प्रोटोकॉल-पारदर्शी और नेटवर्क और उपयोगकर्ताओं दोनों के लिए अदृश्य हैं, प्रत्येक सीडब्ल्यूडीएम निष्क्रिय ओएडीएम वेवलेंथ का उपयोग करता है जो आईटीयू-टी जी के भीतर आते हैं।694.2 CWDM ग्रिड मानक 1270 nm से 1610 nm तक 20 nm के अंतर के साथ।
विशेषताएं
•व्यापक परिचालन तरंग दैर्ध्य: 1270nm~1610nm
•ऑपरेटिंग तापमानः 0°C से70°C
आवेदन
•सीडब्ल्यूडीएम प्रणाली
•पीओएन नेटवर्क
•CATV लिंक
अनुपालन
•टेलकोर्डिया GR-1209-CORE
•टेलकोर्डिया GR-1221-CORE
•RoHS
विनिर्देशः
|
पैरामीटर
|
चौथा चैनल
|
8 चैनल
|
16 चैनल
|
18 चैनल
|
|||||
|
मुक्स
|
डेमक्स
|
मुक्स
|
डेमक्स
|
मुक्स
|
डेमक्स
|
मुक्स
|
डेमक्स
|
||
|
चैनल तरंग दैर्ध्य (एनएम)
|
1270~1610/1271~1611
|
||||||||
|
केंद्र तरंग दैर्ध्य सटीकता (nm)
|
±0.5
|
||||||||
|
चैनल स्पेसिंग ((nm)
|
20
|
||||||||
|
चैनल पासबैंड (@-0.5dB बैंडविड्थ (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
सम्मिलन हानि (dB)
|
≤1.5
|
≤2.5
|
≤3.5
|
≤3.5
|
|||||
|
चैनल एकरूपता (डीबी)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
चैनल रिपल (डीबी)
|
0.3
|
||||||||
|
अलगाव (dB)
|
आसन्न
|
>30
|
|||||||
|
गैर-समीपस्थ
|
>40
|
||||||||
|
सम्मिलन हानि ((dB)
|
फ़िल्टर के साथ व्यक्त करें
|
>30
|
|||||||
|
फ़िल्टर के बिना एक्सप्रेस
|
>12
|
||||||||
|
जड़ता हानि तापमान संवेदनशीलता (dB/°C)
|
<0.005
|
||||||||
|
तरंग दैर्ध्य तापमान परिवर्तन (nm/°C)
|
<0.002
|
||||||||
|
ध्रुवीकरण पर निर्भर हानि ((dB)
|
<0.1
|
||||||||
|
ध्रुवीकरण मोड फैलाव ((ps)
|
<0.1
|
||||||||
|
निर्देशात्मकता (dB)
|
>50
|
||||||||
|
रिटर्न हानि ((dB)
|
>45
|
||||||||
|
अधिकतम संभाल शक्ति (mW)
|
300
|
||||||||
|
ऑपरेटिंग तापमान (°C)
|
-40~+85
|
||||||||
|
भंडारण तापमान (°C)
|
-40~+85
|
||||||||
|
पैकेज का आयाम (मिमी)
|
L155.5xW102 ((129) xH29
|
||||||||
-
