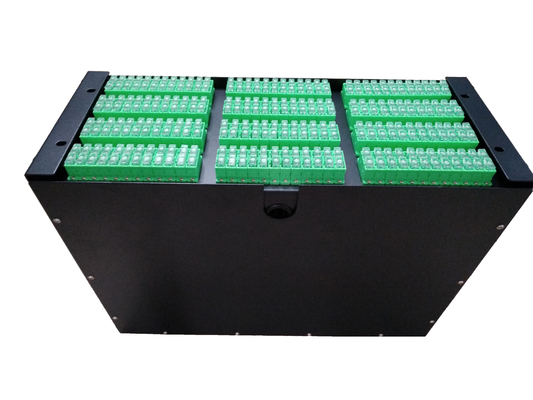

288 कोर एससी डुप्लेक्स ओडीएफ 4यू रैक माउंट पैच पैनल

288 कोर एससी डुप्लेक्स ओडीएफ 4यू रैक माउंट पैच पैनल

288 कोर ओडीएफ 19" 4 यू स्लाइड वे एससी डुप्लेक्स एडाप्टर फाइबर ऑप्टिक रैक-माउंट पैच पैनल

परिचय:

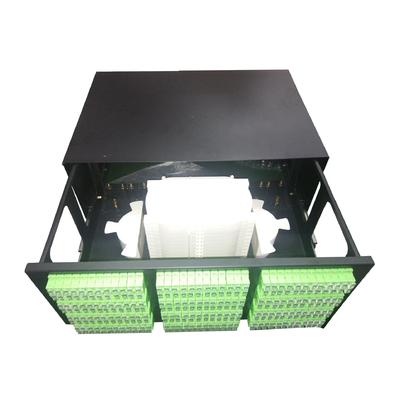

धातु स्लाइड ट्रे दराज प्रकार फाइबर ऑप्टिक पैच पैनल ऑप्टिक फाइबर ट्रांसमिशन संचार नेटवर्क में टर्मिनल वायरिंग के लिए सहायक उपकरण हैं,जो सीधे इनडोर ऑप्टिकल केबल स्प्लिट के लिए उपयुक्त है

और शाखा कनेक्शन, और फाइबर की सुरक्षा।

एससी/एपीसी एडाप्टर और पिगटेल्स के साथ, रैक माउंट कानों को कारखाने में शिकंजा के साथ बॉक्स पर तय किया जाता है, जब साइट निर्माण, इसे ले लो और रैक पर स्थापित करें।


विशेषताएं:

• समाप्ति और 19 'मानक संरचना में लागू,
• धातु स्लाइडिंग डिजाइन
• ऑप्टिकल वितरण फ्रेम ODF में रैक माउंट
• एफसी, एससी, एसटी, एलसी, ई2000 एडाप्टर के लिए उपयुक्त
• कोल्ड रोल्ड स्टील शीट, इलेक्ट्रोस्टैटिक छिड़काव के साथ
• बॉक्स का आकारः 430*300*6U

पैच पैनलसंरचना

3 भाग शामिल करेंः बॉक्स शरीर, आंतरिक घटक, ऑप्टिकल फाइबर कनेक्टररक्षक।

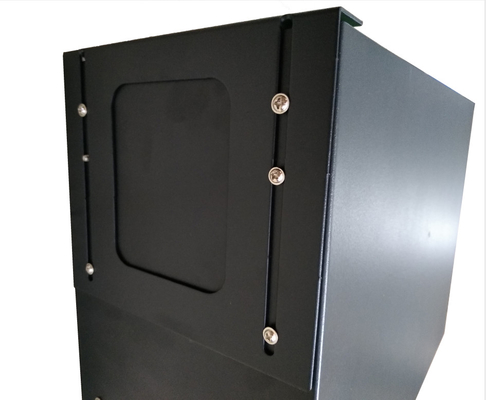

1बॉक्स बॉडी शेल

सुविधाजनकखोलना औरस्थापित करना, किया हैउच्च वोल्टेज ग्राउंडिंग यंत्रके लिएधातु घटकs.

2. मैंआंतरिक घटक मुख्य रूप से 3 वस्तुएंः

A. समर्थनः आंतरिक संरचना शरीर, आंतरिक समर्थन के लिए इस्तेमाल किया;

बी.स्प्लिस ट्रे:तकभंडारण ऑप्टिकल फाइबर कनेक्टर,सुरक्षा टुकड़ाsऔर शेष फाइबर,

शेषऑप्टिकल फाइबर लंबाई ≥1.6 मीटर,झुकनात्रिज्या≥37.5 मिमी, पर भी टिप्पणी करेंपहचानना फाइबर;

C. स्थिर उपकरण: ठीक करने केऑप्टिकल केबल शीट,सदस्य को मजबूत करनाऔरवायरिंग पिगटेल।

सुरक्षाभागों काफाइबर ऑप्टिक कनेक्टर: आस्तीन और केबल रबर ग्रंथि

आवेदनः

1दूरसंचार
2कैटवी
3. LAN और WAN
4नेटवर्क
5ब्रॉडबैंड

विनिर्देश
