| Size: | 330×183×70/100mm | Material: | Cold rolling steel sheet |
|---|---|---|---|
| Panel port: | ST/FC/ST | Fiber capacity: | 48 Core |
| Weight: | 1.7/2 Kg | ||
| प्रमुखता देना: | रोश ऑप्टिकल जंक्शन बॉक्स,ROSH ST जंक्शन बॉक्स,ROSH 48 कोर जंक्शन बॉक्स |
||

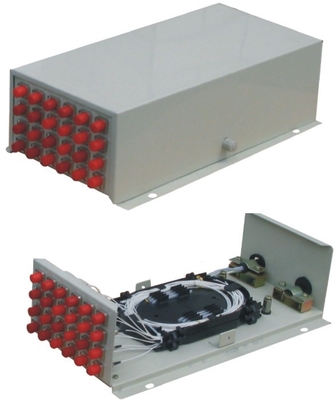

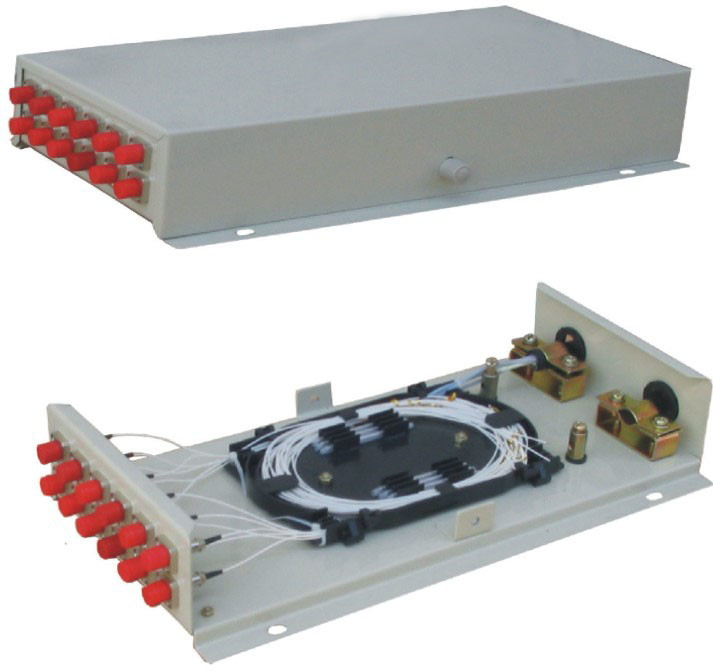

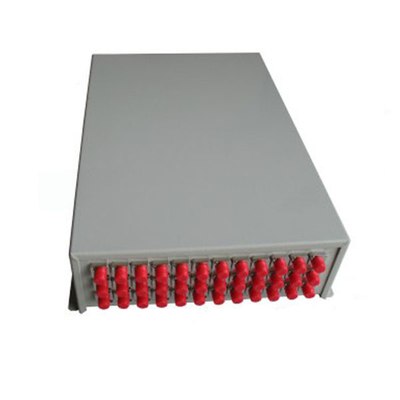

48 कोर वॉल माउंट एफसी एसटी रोश ऑप्टिकल जंक्शन बॉक्स
दीवार पर लगे पैच पैनल फाइबर ऑप्टिक टर्मिनल बॉक्स GPZ-48A,12 कोर, 24 कोर, 48 कोर
आवेदनः
उत्पाद का उपयोग विभिन्न प्रकार और संरचनाओं के ऑप्टिकल केबलों के टर्मिनल पर किया जा सकता है, जिनकी व्यास 18 मिमी ट्रे के भीतर है।
संरचनात्मक विशेषताएं:
1सभी संपत्ति सूचकांक राष्ट्रीय YD/T814-1996 मानक के अनुसार हैं।
2शरीर को ठंडा लुढ़का हुआ स्टील शीट का उपयोग करते हैं, और सतह को धुंधला उड़ा प्लास्टिक की तकनीक का उपयोग करते हैं। मजबूत चिपकने वाला बल, कलात्मक और टिकाऊ।
31 ¢ 2 केबल प्रवेश और 1 ¢ 48 कोर के फाइबर आउटपुट का विशिष्ट डिजाइन लचीलापन सुनिश्चित करता है।
4. केबल प्रवेश और फाइबर निकास लचीलापन बढ़ाने के लिए तेल प्रतिरोध एनबीआर के साथ सील कर रहे हैं. उपयोगकर्ताओं को प्रवेश और निकास के लिए चुटकी चुन सकते हैं.
5ओवरलैपिंग फाइबर पिघलने वाली ट्रे और अलग पृथक्करण पृथ्वी इकाई कोरों की व्यवस्था, क्षमता का विस्तार और केबल-पृथ्वी लचीला, सुविधाजनक और सुरक्षित बनाती है।
मुख्य तकनीकी विनिर्देश
1बाहरी आकारः (लंबाई × चौड़ाई × ऊंचाई) 330×183×70/100
2वजन:1.7/2kg
3ऑप्टिकल फाइबर वाइंडिंग त्रिज्याः ≥ 40 मिमी
4. फाइबर ट्रे का अतिरिक्त नुकसान:कोई नहीं
5ट्रे में छोड़ी गई फाइबर की लंबाईः ≥1.6m
6. फाइबर क्षमता: 48 कोर
7कार्य तापमानः - 400C ~ + 600C
8. पार्श्व दबाव-प्रतिरोधः 500N
9. झटके प्रतिरोध:750N
परिचालन
1. केबल को छील लें, बाहरी और आंतरिक आवास, साथ ही ढीले अनुबंध ट्यूब को हटा दें, और भरने वाले वसा को धो लें, जिससे 1.1 ‰ 1.6 मीटर फाइबर और 20 ‰ 40 मिमी स्टील कोर बचा रहता है।
2. केबल-दबाने वाले कार्ड और केबल को ठीक करें, साथ ही केबल को स्टील के कोर को मजबूत करें।
3. फाइबर को पिघलने और कनेक्टिंग ट्रे में ले जाएं, हीट कॉन्ट्रैक्ट ट्यूब और पिघले हुए ट्यूब को कनेक्टिंग फाइबर में से एक पर तय करें। फाइबर को पिघलने और कनेक्ट करने के बाद,गर्मी अनुबंध ट्यूब और पिघला हुआ ट्यूब स्थानांतरित करें और स्टेनलेस स्टील (या क्वार्ट्ज) सुदृढ़ कोर स्टिक को ठीक करें।, सुनिश्चित करें कि कनेक्शन बिंदु आवास पाइप के बीच में है. पाइप गर्म करने के लिए एक में दो बनाने के लिए. फाइबर बिछाने ट्रे में संरक्षित जोड़ डालें. ((एक ट्रे 12 कोर रख सकते हैं)
4. बाईं फाइबर को पिघलने और कनेक्टिंग ट्रे में समान रूप से रखें, और नायलॉन टाई के साथ घुमावदार फाइबर को ठीक करें। ट्रे को नीचे से ऊपर तक उपयोग करें। सभी फाइबर कनेक्ट होने के बाद,शीर्ष परत को ढंकें और इसे ठीक करें.
5- परियोजना योजना के अनुसार इसे स्थिति और पृथ्वी तार का उपयोग करें।
6ढक्कन को बंद कर दें। इसे दीवार पर या क्षैतिज रेखा में स्थापित किया जा सकता है।
| पैकिंग सूची | |
| टर्मिनल केस मुख्य शरीर | 1 पीसीएस |
| पॉलिशिंग रेत कपड़े | 1 पीसीएस |
| पिघलने और जोड़ने का निशान | 1 पीसीएस |
| फाइबर आवास | 2-48 पीसीएस |
| टाई | 4-16 पीसीएस |
