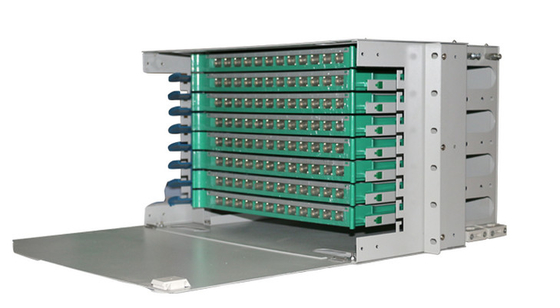

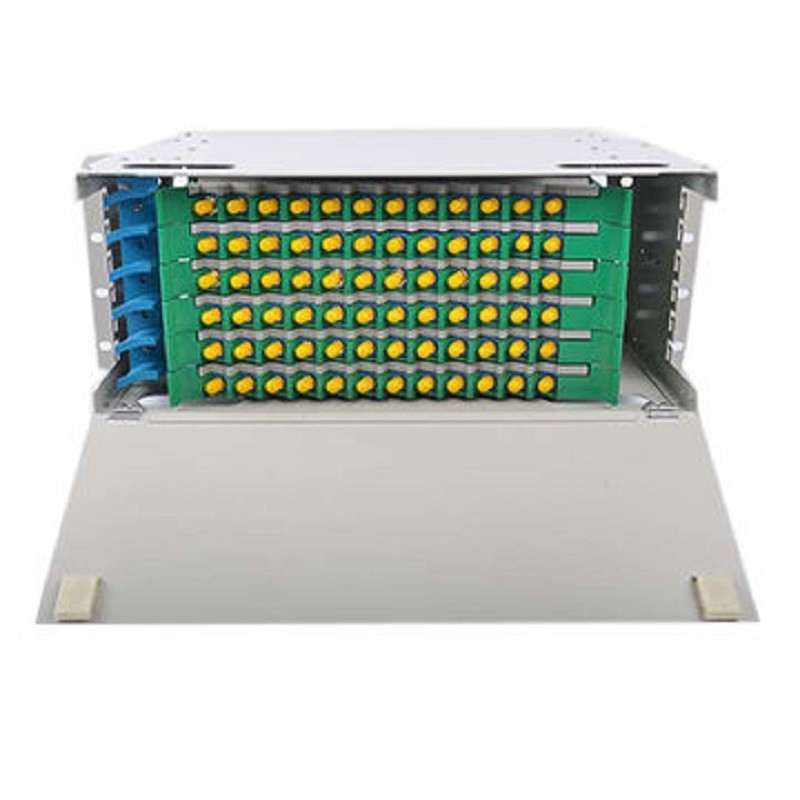

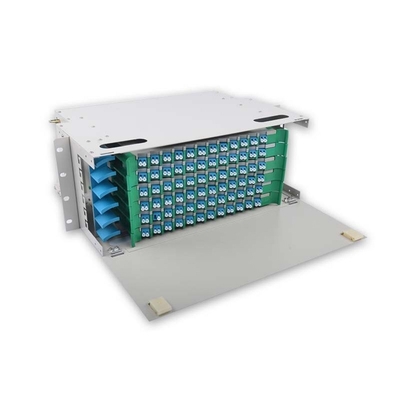

FTTX 144 पोर्ट आउटडोर ODF ऑप्टिकल वितरण फ्रेम
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | आउटडोर ODF ऑप्टिकल वितरण फ्रेम,144 पोर्ट आउटडोर ODF,FTTX ऑप्टिकल वितरण फ्रेम |
||
एफटीटीएक्स 144 पोर्ट आउटडोर ओडीएफ ऑप्टिकल वितरण फ्रेम
बड़ी क्षमता 72 96 144 पोर्ट आउटडोर फाइबर ऑप्टिक ओडीएफ/मुख्य वितरण फ्रेम पैच पैनल
परिचय
ऑप्टिकल फाइबर टर्मिनल बॉक्स को फाइबर टर्मिनल के शाखा कनेक्शन में लागू किया जा सकता है,जो वितरण बॉक्स के रूप में काम करता है,19 ′′ मानक संरचना,रैक माउंटिंग,एफसी,एससी,एसटी की स्थापना के लिए उपलब्ध है,एलसी एडाप्टर।
संरचनात्मक विशेषताएं
l सभी संपत्ति सूचकांक राष्ट्रीय YD/T925/1997 मानक के अनुसार हैं।
1. शरीर को ठंडा लुढ़का हुआ स्टील शीट का उपयोग करें मजबूत चिपकने वाला बल, कलात्मक और टिकाऊ।
१-२४ कोर के 1-2 केबल प्रवेश और फाइबर निकास का विशिष्ट डिजाइन लचीलापन सुनिश्चित करता है।
l केबल के प्रवेश द्वार को लचीलापन बढ़ाने के लिए तेल प्रतिरोधी एनबीआर से सील किया जाता है। उपयोगकर्ता प्रवेश द्वार और निकास द्वार को चुराने का विकल्प चुन सकते हैं।
l फाइबर पिघलने वाली ट्रे और पृथक पृथक्करण ग्राउंड यूनिट के ओवरलैपिंग से कोरों का नियोजन, क्षमता का विस्तार और केबल ग्राउंडिंग लचीला, सुविधाजनक और सुरक्षित हो जाता है।
तकनीकी विनिर्देश
बाहरी आकारः (लंबाई × चौड़ाई × ऊंचाई) 430x300x1U/2U
ऑप्टिकल फाइबर घुमावदार त्रिज्याः ≥40 मिमी
फाइबर ट्रे का अतिरिक्त नुकसानःकोई नहीं
ट्रे में छोड़ी गई फाइबर की लंबाईः≥1.6m
फाइबर क्षमताः 48 कोर
कार्य तापमानः - 400C ~ + 600C
साइड दबाव प्रतिरोधः 500N
झटका प्रतिरोध:750N
रैक-माउंट फाइबर ऑप्टिक वितरण फ्रेम
| मॉडल | कोर की संख्या | ऊँचाई | आयाम ((cm) | वजन ((किलो) |
| ODF-R144 | 144 | 7U | 49x30.5x3115 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x178 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x1335 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
