एससी एपीसी टू एससी एपीसी 18 कोर 0.9 मिमी फाइबर ऑप्टिक पैच कॉर्ड
| Product Name: | शाखा फाइबर पैच कॉर्ड | Cable Color: | पीला |
| Cable Type: | G652D, G657A1, OM3 | Connector: | एससी एलसी |
| Cable Dimension: | 0.9 मिमी, 2.0 मिमी, 3.0 मिमी | Wavelength: | 1310एनएम या 1550एनएम |
| High Light: | फाइबर ऑप्टिक पैच केबल,फाइबर पैच कॉर्ड |
||
एससी एपीसी टू एससी एपीसी 18 कोर 0.9 मिमी फाइबर ऑप्टिक पैच कॉर्ड
1. फ़ीचर
1. उच्च वापसी हानि
2. कम प्रविष्टि हानि
3. पैच कॉर्ड पास RoHS, ISO9001
4. एलजेएसएच या पीवीसी जैकेट
5. सीसीटीसी ए टाइप ऑप्टिकल फाइबर फेरूल
सामान्य पैच कॉर्ड
2.आवेदन पत्र
1) ।संचार कक्ष
2))।एफटीटीएच(घर के लिए तंत्रिका)
3))।लैन(स्थानीय क्षेत्र अंतरजाल)
4))।एफओएस(फाइबर ऑप्टिक सेंसर)
5).फाइबर ऑप्टिक संचार प्रणाली
6)।ऑप्टिकल फाइबर कनेक्टेड और ट्रांसमिटेड उपकरण
7)।रक्षा युद्ध की तैयारी
3. विशिष्टता
| टाइप | मानक, मास्टर |
| शैली | एलसी, एससी, एसटी, एफसी.एमयू, डीआईएन, डी 4, एमपीओ, एससी / एपीसी, एफसी / एपीसी, एलसी / एपीसी। एमयू / एपीसी |
| रेशा |
सिंगलमोड / मल्टीमोड 50/125, 62.5/125 (मल्टीमोड) OM2 और OM1 50/125, 10G (मल्टीमोड) OM3 |
| केबल |
सिम्प्लेक्स, डुप्लेक्स 3.0 मिमी, Φ2.0 मिमी, Φ0.9 मिमी पीवीसी या LSZH |
| चमकाने का तरीका | यूपीसी, एसपीसी, एपीसी (8 डिग्री और 6 डिग्री) |
| निविष्टी की हानि |
0.1dB (सिंगलमोड मास्टर के लिए) 0.25dB (सिंगलमोड स्टैंडर्ड के लिए) ≤ 0.25dB (मल्टीमोड के लिए) जेडीएस आरएम 3750 . द्वारा परीक्षण किया गया |
|
हारकर लौटा (एकल मोड) |
यूपीसी 50dB एसपीसी 55dB एपीसी 60dB (typ.65dB) जेडीएस RM3750 . द्वारा परीक्षण किया गया |
| repeatability | ±0.1dB |
| परिचालन तापमान | -400सी से 850सी |
|
ज्यामिति आवश्यकता ( एकल मोड) |
फेरूल एंडफेस त्रिज्या 7 मिमी ≤ आर ≤ 12 मिमी (एपीसी के लिए) 10 मिमी ≤ आर ≤ 25 मिमी (मानक के लिए) शीर्ष ऑफसेट 30 माइक्रोन (मास्टर के लिए) शीर्ष ऑफसेट 50 माइक्रोन (मानक के लिए) अंडरकट -50 एनएम ≤ यू ≤ 50 एनएम DORC ZX-1 . द्वारा परीक्षण किया गया |
4.स्पीसफ़ाई और प्रदर्शन
| फाइबर प्रकार | सिंगलमोड (एपीसी पोलिश) | मल्टीमोड (पीसी / फ्लैट पोलिश) | ||
| पैरामीटर | मानक | कम नुकसान | मानक | कम नुकसान |
| सम्मिलन हानि अधिकतम | <0.70 | <0.35डीबी | <0.70dB | <0.35dB |
| वापसी हानि | > 60dB | कोई भी नहीं | ||
| सहनशीलता | 500मेटिंग्स | |||
| परिचालन तापमान | -40 सी से 80 सी | |||
| परीक्षण तरंगदैर्ध्य | 1310एनएम | 850nm | ||
5.उत्पादों की सूची
| गाड़ी की डिक्की | योजक | फाइबर प्रकार | केबल नंबर | सामी | योजक |
|
0.9 मिमी 2.0 मिमी 3.0 मिमी |
नियंत्रण रेखा एफसी अनुसूचित जाति अनुसूचित जनजाति म्यू डी4 एमटीआरजे एमपीओ शोर
|
9/125um एसएम 50/125um मिमी 62.5/125um मिमी OM3 OM4 |
सिंप्लेक्स दोहरा मल्टी फाइबर फीता |
पीसी एपीसी यूपीसी |
1एम 2एम 3एम4एम 5एम ......... स्वनिर्धारित |
(1)स्रोत गारंटी.दीर्घकालिक आपूर्तिकर्ता कच्चे माल की गुणवत्ता को स्थिर रखते हैं।सभी उत्पाद आरओएचएस प्रमाणित हैं और निर्यात गुणवत्ता स्तर की मांग को पूरा करते हैं।
(2)गुणवत्ता परीक्षण।1；कच्चे माल को IQC निरीक्षण पास करने के बाद ही उत्पादन लाइन उत्पादन में लगाया जाएगा,
2；आईपीक्यूसी यह सुनिश्चित करने के लिए उत्पादन लाइन का निरीक्षण करता है कि उत्पादन गुणवत्ता की आवश्यकताओं को पूरा करता है।
3；OQC उत्पाद के प्रदर्शन का परीक्षण करता है और यह सुनिश्चित करने के लिए पैकेजिंग का निरीक्षण करता है कि प्रत्येक उत्पाद ग्राहक की गुणवत्ता की आवश्यकताओं को पूरा करता है
(3)ऑप्टिकल टेस्ट। हमारे उत्पाद आईईसी और आईटीयू मानकों का अनुपालन करते हैं
(4) उत्पादों के समाप्त होने के बाद गुणवत्ता आश्वासन विभाग द्वारा कम से कम 30% स्पॉट टेस्ट।

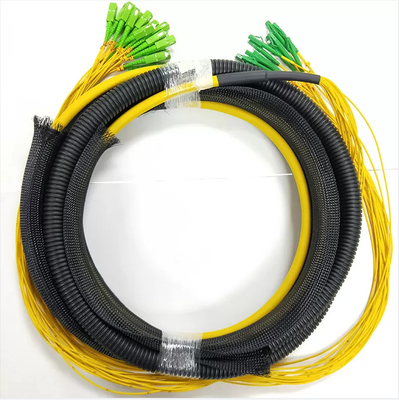

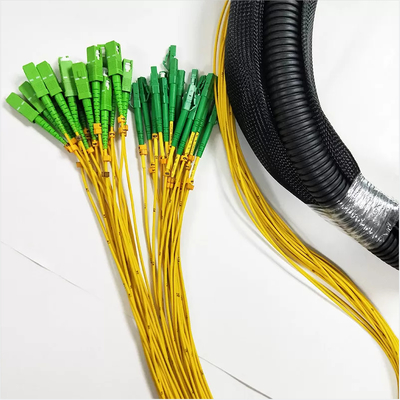

उत्पाद की तस्वीर:
फैक्टरी चित्र:
पैकिंग:
-
