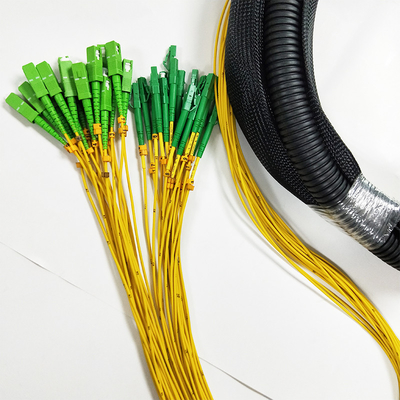

Sc Apc से Sc Apc 18 कोर 0.9 मिमी फाइबर ऑप्टिक पैच कॉर्ड
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC LC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0.9 मिमी फाइबर ऑप्टिक पैच कॉर्ड,एससी एपीसी से एससी एपीसी 0.9 मिमी पैच कॉर्ड,18 कोर 0.9 मिमी पैच कॉर्ड |
||
Sc Apc से Sc Apc 18 कोर 0.9mm फाइबर ऑप्टिक पैच कॉर्ड्स
1. विशेषता
1. उच्च वापसी हानि
2. कम प्रविष्टि हानि
3. पैच कॉर्ड ने RoHS, ISO9001 पास किया
4. LZSH या PVC जैकेट
5. CCTC A टाइप ऑप्टिकल फाइबर फेरूल
सामान्य पैच कॉर्ड्स
2. अनुप्रयोग
1). संचार कक्ष
2). FTTH (घर तक फाइबर)
3). LAN (स्थानीय क्षेत्र नेटवर्क)
4). FOS (फाइबर ऑप्टिक सेंसर)
5). फाइबर ऑप्टिक संचार प्रणाली
6). ऑप्टिकल फाइबर कनेक्टेड और ट्रांसमिटेड उपकरण
7). रक्षा युद्ध तत्परता
3. विशिष्टता
| प्रकार | मानक, मास्टर |
| शैली | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| फाइबर |
सिंगलमोड/मल्टीमोड 50/125, 62.5/125 (मल्टीमोड) OM2 और OM1 50/125, 10G (मल्टीमोड) OM3 |
| केबल |
सिम्पलेक्स, डुप्लेक्स Φ3.0mm, Φ2.0mm, Φ0.9mm PVC या LSZH |
| पॉलिशिंग मैनर | UPC, SPC, APC (8°& 6°) |
| प्रविष्टि हानि |
≤ 0.1dB (सिंगलमोड मास्टर के लिए) ≤ 0.25dB (सिंगलमोड स्टैंडर्ड के लिए) ≤ 0.25dB (मल्टीमोड के लिए) JDS RM 3750 द्वारा परीक्षण किया गया |
|
वापसी हानि (सिंगलमोड) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) JDS RM3750 द्वारा परीक्षण किया गया |
| पुनरावृत्ति | ±0.1dB |
| ऑपरेटिंग तापमान | -400C से 850C |
|
ज्यामिति आवश्यकता (सिंगलमोड) |
फेरूल एंडफेस त्रिज्या 7mm ≤ R ≤ 12mm (APC के लिए) 10mm ≤ R ≤ 25mm (मानक के लिए) एपेक्स ऑफसेट ≤ 30 μm (मास्टर के लिए) एपेक्स ऑफसेट ≤ 50 μm (मानक के लिए) अंडरकट -50nm ≤ U ≤ 50nm DORC ZX-1 द्वारा परीक्षण किया गया |
4. विनिर्देश और प्रदर्शनफाइबर प्रकार
| केबल संख्या | मल्टीमोड (PC/फ्लैट पॉलिश) | पैरामीटर | ||
| मानक | कम हानि | प्रविष्टि हानि अधिकतम | कम हानि | प्रविष्टि हानि अधिकतम |
| <0.70 | <0.35db | <0.70dB | <0.35dB | वापसी हानि |
| >60dB | कोई नहीं | स्थायित्व | ||
| 500 मेटिंग | ऑपरेटिंग तापमान | |||
| -40C से 80C | परीक्षण तरंग दैर्ध्य | |||
| 1310nm | 850nm | 5 | ||
. उत्पाद सूचीबूट
| कनेक्टर | 0.9mm | केबल संख्या | फेरूल | कनेक्टर | 0.9mm |
|
2.0mm 3.0mm LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 सिम्पलेक्स |
डुप्लेक्स मल्टी-फाइबर रिबन PC |
APC UPC 1M |
2M 3M4M 5M ......... अनुकूलित गुणवत्ता गारंटी: |
स्रोत गारंटी. दीर्घकालिक आपूर्तिकर्ता कच्चे माल की गुणवत्ता को स्थिर रखते हैं। सभी उत्पाद ROHS प्रमाणित हैं और निर्यात गुणवत्ता स्तर की मांग को पूरा करते हैं।(2)
गुणवत्ता परीक्षण। 1；कच्चे माल को केवल IQC निरीक्षण पास करने के बाद उत्पादन लाइन उत्पादन में डाला जाएगा,2；IPQC
यह सुनिश्चित करने के लिए उत्पादन लाइन का निरीक्षण करता है कि उत्पादन गुणवत्ता आवश्यकताओं को पूरा करता है। 3；OQC उत्पाद प्रदर्शन का परीक्षण करता है और यह सुनिश्चित करने के लिए पैकेजिंग का निरीक्षण करता है कि प्रत्येक उत्पाद ग्राहक की गुणवत्ता आवश्यकताओं को पूरा करता है
(3)
ऑप्टिकल परीक्षण।हमारे उत्पाद IEC और ITU मानकों का अनुपालन करते हैं (4) उत्पादों के समाप्त होने के बाद गुणवत्ता आश्वासन विभाग द्वारा कम से कम 30% स्पॉट टेस्ट।

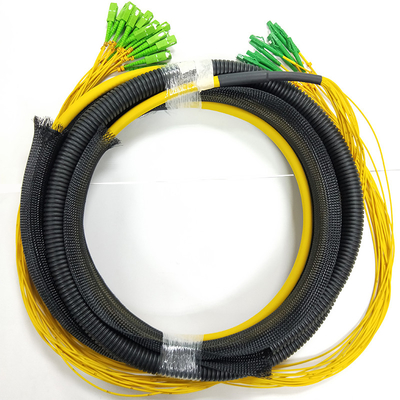

उत्पाद चित्र:
फैक्टरी चित्र:
-
