SC/UPC से SC/UPC बंडल ब्रांच 1310nm फाइबर ऑप्टिक जंपर
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| High Light: | एससी/यूपीसी से एससी/यूपीसी ऑप्टिक जंपर,1310nm फाइबर ऑप्टिक जंपर,बंडल ब्रांच ऑप्टिक जंपर |
||
SC/UPC से SC/UPC बंडल ब्रांच 1310nm फाइबर ऑप्टिक जंपर
1विशेषता
1. उच्च लाभ हानि
2. कम सम्मिलन हानि
3. पैच कॉर्ड पास RoHS,ISO9001
4एलजेडएसएच या पीवीसी जैकेट
5. सीसीटीसी ए प्रकार ऑप्टिकल फाइबर फेरुल
सामान्य पैच कॉर्ड
2.आवेदन
1) संचार कक्ष
2) ।एफटीटीएच(घर के लिए फाइबर)
3) ।लैन(स्थानीय क्षेत्र नेटवर्क)
4) ।एफओएस(फाइबर ऑप्टिक सेंसर)
5) ।फाइबर ऑप्टिक संचार प्रणाली
6) ऑप्टिकल फाइबर से जुड़े और प्रेषित उपकरण
7) रक्षा युद्ध तत्परता
3विनिर्देश
| प्रकार | मानक, मास्टर |
| शैली | LC,SC,ST,FC.MU,DIN,D4,MPO,SC/APC,FC/APC,LC/APC.MU/APC |
| फाइबर |
एकल मोड/मल्टीमोड 50/125, 62.5/125 (मल्टीमोड) OM2&OM1 50/125, 10G (मल्टीमोड) OM3 |
| केबल |
सरल, दोहरी Φ3.0mm, Φ2.0mm, Φ0.9mm पीवीसी या एलएसजेएच |
| चमकाने का तरीका | यूपीसी,एसपीसी,एपीसी (8° और 6°) |
| सम्मिलन हानि |
≤ 0.1dB (एकल मोड मास्टर के लिए) ≤ 0.25dB (एकल मोड मानक के लिए) ≤ 0.25dB (मल्टीमोड के लिए) JDS RM 3750 द्वारा परीक्षण किया गया |
|
रिटर्न हानि (एकल मोड) |
यूपीसी ≥ 50dB एसपीसी ≥ 55dB एपीसी ≥ 60dB (typ.65dB) JDS RM3750 द्वारा परीक्षण किया गया |
| पुनरावृत्ति | ±0.1dB |
| परिचालन तापमान | -400सी से 85 तक0सी |
|
ज्यामिति की आवश्यकता (एकल मोड) |
फेरुल के अंत-पृष्ठ की त्रिज्या 7 मिमी ≤ आर ≤ 12 मिमी (एपीसी के लिए) 10 मिमी ≤ आर ≤ 25 मिमी (मानक के लिए) शीर्ष ऑफसेट ≤ 30 μm (मास्टर के लिए) शीर्ष ऑफसेट ≤ 50 μm (मानक के लिए) अंडरकट -50 एनएम ≤ यू ≤ 50 एनएम DORC ZX-1 द्वारा परीक्षण किया गया |
4.स्पाप्रदर्शन और प्रदर्शन
| फाइबर का प्रकार | सिंगलमोड (एपीसी पोलिश) | मल्टीमोड ((पीसी/फ्लैट पोलिश) | ||
| पैरामीटर | मानक | कम हानि | मानक | कम हानि |
| सम्मिलन हानि अधिकतम | <0.70 | <0.35 डीबी | <0.70dB | <0.35dB |
| रिटर्न हानि | >60dB | कोई नहीं | ||
| स्थायित्व | 500पत्नी | |||
| परिचालन तापमान | -40°C से 80°C तक | |||
| परीक्षण तरंग दैर्ध्य | 1310nm | 850 एनएम | ||
5. उत्पाद सूची
| बूट | कनेक्टर | फाइबर का प्रकार | केबल संख्या | फेरुल | कनेक्टर |
|
0.9 मिमी 2.0 मिमी 3.0 मिमी |
LC एफसी एससी एसटी एमयू डी4 एमटीआरजे एमपीओ डीआईएन
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
सिम्पलेक्स डुप्लेक्स मल्टी-फाइबर रिबन |
पीसी एपीसी यूपीसी |
1M 2M 3M4M 5M ......... अनुकूलित |
(1)स्रोत की गारंटी. दीर्घकालिक आपूर्तिकर्ताओं ने कच्चे माल की गुणवत्ता स्थिर रखी है। सभी उत्पाद ROHS प्रमाणित हैं और निर्यात गुणवत्ता स्तर की मांग को पूरा करते हैं।
(2)गुणवत्ता परीक्षण।१;कच्चे माल को आईक्यूसी निरीक्षण पास करने के बाद ही उत्पादन लाइन उत्पादन में डाला जाएगा,
2;आईपीक्यूसीयह सुनिश्चित करने के लिए उत्पादन लाइन का निरीक्षण करता है कि उत्पादन गुणवत्ता आवश्यकताओं को पूरा करता है।
3.OQC उत्पाद प्रदर्शन का परीक्षण करता है और यह सुनिश्चित करने के लिए पैकेजिंग का निरीक्षण करता है कि प्रत्येक उत्पाद ग्राहक गुणवत्ता आवश्यकताओं को पूरा करता है
(3)ऑप्टिकल परीक्षण। हमारे उत्पाद आईईसी और आईटीयू मानकों के अनुरूप हैं
(4) उत्पादों के समाप्त होने के बाद गुणवत्ता आश्वासन विभाग द्वारा कम से कम 30% स्पॉट परीक्षण।

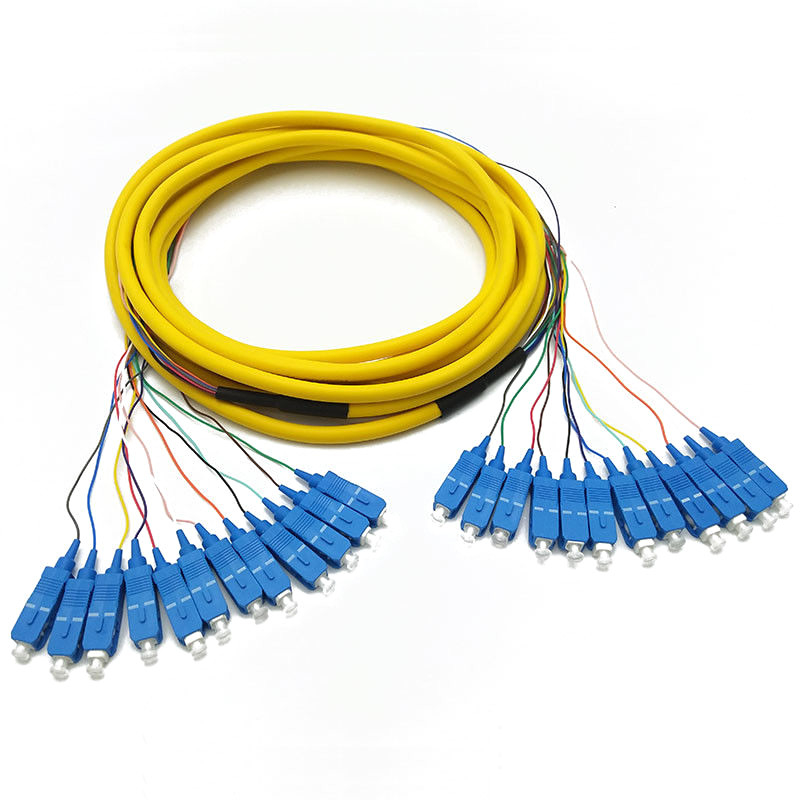

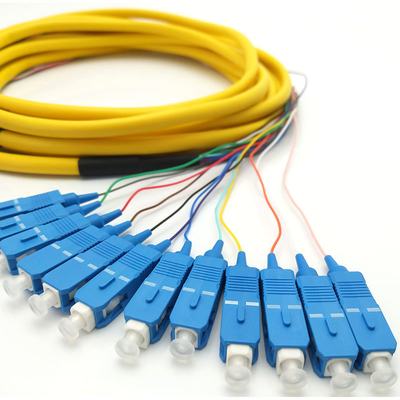

उत्पाद चित्र:
-
