OM3 मल्टीमोड ब्रांच मल्टीकोर 0.5M LC ऑप्टिकल फाइबर जम्पर
| Product name: | Branch Fiber patch cord | Cable color: | blue |
| length: | 0.5m,1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC | Model: | Multimode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0.5M LC ऑप्टिकल फाइबर जम्पर,OM3 LC ऑप्टिकल फाइबर जम्पर,OM3 मल्टीमोड ऑप्टिकल फाइबर जम्पर |
||
OM3 मल्टीमोड ब्रांच मल्टीकोर 0.5M LC ऑप्टिकल फाइबर जम्पर
1. विशेषता
1. उच्च वापसी हानि
2. कम प्रविष्टि हानि
3. पैच कॉर्ड RoHS, ISO9001 पास
4. LZSH या PVC जैकेट
5. CCTC A टाइप ऑप्टिकल फाइबर फेरूल
सामान्य पैच कॉर्ड
2. अनुप्रयोग
1). संचार कक्ष
2). FTTH (घर तक फाइबर)
3). LAN (स्थानीय क्षेत्र नेटवर्क)
4). FOS (फाइबर ऑप्टिक सेंसर)
5). फाइबर ऑप्टिक संचार प्रणाली
6). ऑप्टिकल फाइबर कनेक्टेड और ट्रांसमिटेड उपकरण
7). रक्षा युद्ध तत्परता
3. विशिष्टता
| प्रकार | मानक, मास्टर |
| शैली | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| फाइबर |
सिंगलमोड/मल्टीमोड 50/125, 62.5/125 (मल्टीमोड) OM2&OM1 50/125, 10G (मल्टीमोड) OM3 |
| केबल |
सिम्पलेक्स, डुप्लेक्स Φ3.0mm, Φ2.0mm, Φ0.9mm PVC या LSZH |
| पॉलिशिंग मैनर | UPC, SPC, APC (8°& 6°) |
| प्रविष्टि हानि |
≤ 0.1dB (सिंगलमोड मास्टर के लिए) ≤ 0.25dB (सिंगलमोड स्टैंडर्ड के लिए) ≤ 0.25dB (मल्टीमोड के लिए) JDS RM 3750 द्वारा परीक्षण किया गया |
|
वापसी हानि (सिंगलमोड) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) JDS RM3750 द्वारा परीक्षण किया गया |
| दोहराव | ±0.1dB |
| ऑपरेटिंग तापमान | -400C से 850C |
|
ज्यामिति आवश्यकता (सिंगलमोड) |
फेरूल एंडफेस त्रिज्या 7mm ≤ R ≤ 12mm (APC के लिए) 10mm ≤ R ≤ 25mm (मानक के लिए) एपेक्स ऑफसेट ≤ 30 μm (मास्टर के लिए) एपेक्स ऑफसेट ≤ 50 μm (मानक के लिए) अंडरकट -50nm ≤ U ≤ 50nm DORC ZX-1 द्वारा परीक्षण किया गया |
4. विशिनिर्देश और प्रदर्शन
| फाइबर प्रकार | सिंगलमोड (APC पॉलिश) | मल्टीमोड (PC/फ्लैट पॉलिश) | ||
| पैरामीटर | मानक | कम हानि | मानक | कम हानि |
| प्रविष्टि हानि अधिकतम | <0.70 | <0.35db | <0.70dB | <0.35dB |
| वापसी हानि | >60dB | कोई नहीं | ||
| स्थायित्व | 500 मेटिंग | |||
| ऑपरेटिंग तापमान | -40C से 80C | |||
| परीक्षण तरंग दैर्ध्य | 1310nm | 850nm | ||
5. उत्पाद सूची
| बूट | कनेक्टर | फाइबर प्रकार | केबल संख्या | फेरूल | कनेक्टर |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
सिम्पलेक्स डुप्लेक्स मल्टी-फाइबर रिबन |
PC APC UPC |
1M 2M 3M4M 5M ......... अनुकूलित |
(1) स्रोत गारंटी. दीर्घकालिक आपूर्तिकर्ता कच्चे माल की गुणवत्ता को स्थिर रखते हैं। सभी उत्पाद ROHS प्रमाणित हैं और निर्यात की गुणवत्ता स्तर की मांग को पूरा करते हैं।
(2) गुणवत्ता परीक्षण। 1；कच्चे माल को केवल IQC निरीक्षण पास करने के बाद उत्पादन लाइन उत्पादन में डाला जाएगा,
2；IPQC यह सुनिश्चित करने के लिए उत्पादन लाइन का निरीक्षण करता है कि उत्पादन गुणवत्ता आवश्यकताओं को पूरा करता है।
3；OQC यह सुनिश्चित करने के लिए उत्पाद प्रदर्शन का परीक्षण करता है और पैकेजिंग का निरीक्षण करता है कि प्रत्येक उत्पाद ग्राहक की गुणवत्ता आवश्यकताओं को पूरा करता है
(3) ऑप्टिकल टेस्ट। हमारे उत्पाद IEC और ITU मानकों का अनुपालन करते हैं
(4) उत्पादों के समाप्त होने के बाद गुणवत्ता आश्वासन विभाग द्वारा कम से कम 30% स्पॉट टेस्ट।

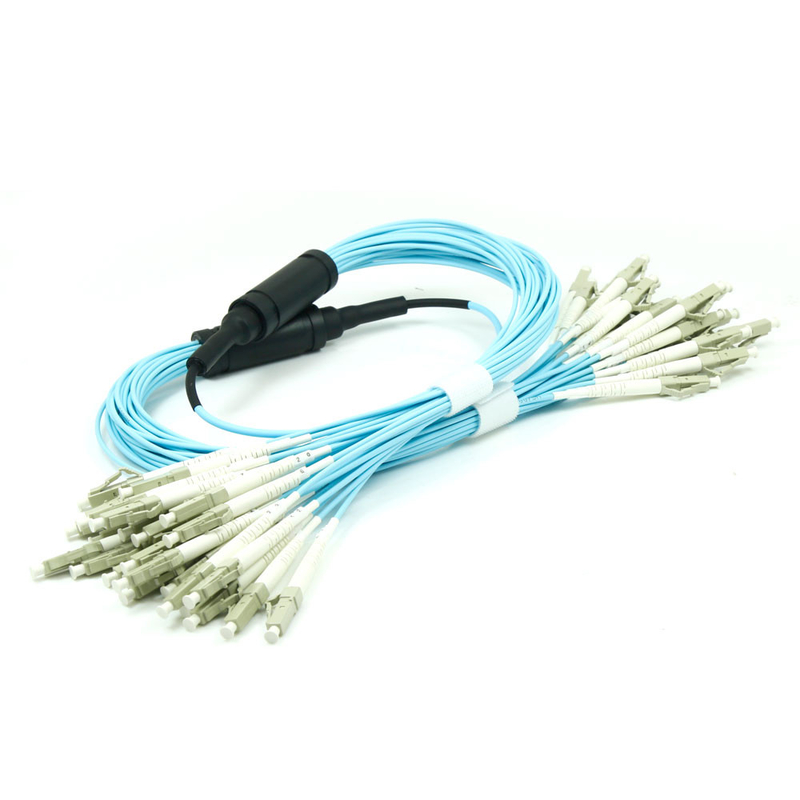

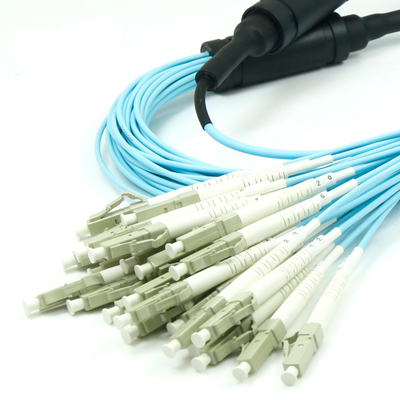

उत्पाद चित्र:
-
